• 代替焊接
  取代電焊強度

• 耐高溫
  長時間耐350℃ 短時間耐450℃

• 耐腐蝕
  耐各種酸堿腐蝕 耐油

• 耐老化
  使用壽命長 長時間不開膠

•

  高溫金屬修補膠

•

  鑄鐵修補膠

•

  鑄鋼件修補膠

• 顏色
• 灰色
• 密度(g/cm3)
• 1.35

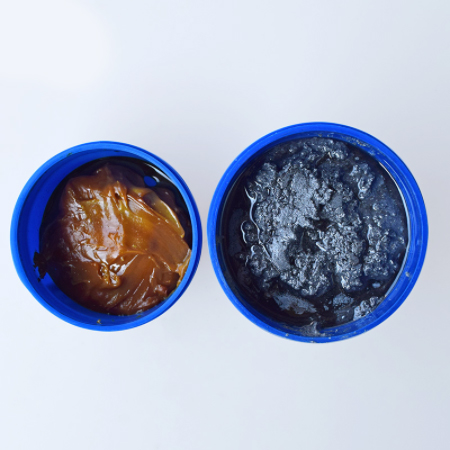

• A膠/B膠

• 膏狀

• 配比

• 重量比(5:1)/體積比(3.5:1)
• 抗壓強度(Mpa)
• 60
• 剪切強度(Mpa)

• 10.0

• 彎曲強度(Mpa)

• 17

• 工作溫度(℃)
• -60~450℃
• 操作時間(min)
• 30~60
• 固化條件
• 室溫2小時+60~80℃.保溫2~3小時

【附注】 以上性能數(shù)據(jù)是在溫度25℃、濕度70%的實驗室環(huán)境下所測得的典型數(shù)據(jù)，僅供客戶使用時參考，并不能保證是某個特定環(huán)境下能達到的全部數(shù)據(jù)，敬請客戶于使用時，以實際生產(chǎn)測試數(shù)據(jù)為準。以確認我們的產(chǎn)品是否滿足使用要求。貯存條件、運輸?shù)纫蛩囟紩ξ覀儺a(chǎn)品的穩(wěn)定性及物理、機械性能產(chǎn)生影響。對于任何采用我們無法控制的方法得到的結果，聚力膠粘劑公司恕不負責。

聚厲牌JL-757耐350度高溫密封膠系列產(chǎn)品是以改性高分子樹脂為主體，以金屬及合金為強化填充劑的聚合金屬復合型冷焊修補材料，固化后具有優(yōu)異的機械性能，可進性鉆孔、車牙、切削、砂磨及攻絲等各種機械加工，用于石化、電力等高溫工況下的油、汽、酸、堿及管線結合面的密封及修補，特別適合汽輪缸體結合面的密封。

1、表面處理： 除去基體表面松動物質，采用噴砂、電砂輪、鋼絲刷或粗砂紙等方式打磨，提高修補表面的粗糙度，使用清洗劑擦拭，以清潔接著表面。
2、涂膠：聚厲牌高溫修補劑是由A、B雙組份組成，使用時嚴格按規(guī)定的配合比將主劑A和固化劑B充分混合到顏色均勻一致，并在規(guī)定的可使用時間內用完，剩余的膠不可再用；
3、將混合好的耐350度修補劑涂抹在經(jīng)處理過的基體表面，涂抹時應用力均勻，反復按壓，保證材料與基體表面充分接觸，以達到效果更佳。需多層涂膠時，需對原涂膠表面進行處理后再涂抹；
4、在低于氣溫25℃時可適當延長固化時間，當氣溫低于15℃時，采用適當?shù)臒嵩催M行加熱（紅外線、電爐等），但加熱時不可以直接接觸修補部位，正確操作是熱源離修補表面40cm以上,60～80℃保持2～3小時。

•

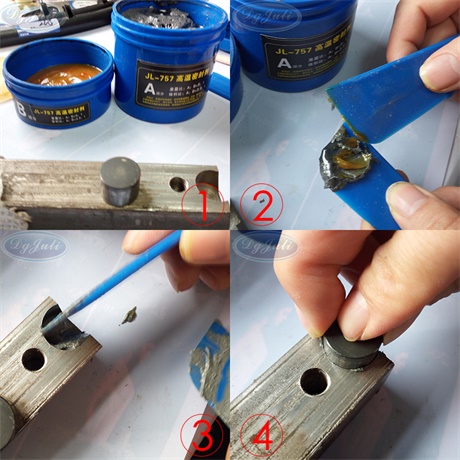

  1、配膠
  按重量比A:B=5：1比例配比

•

  2、混膠
  混合之后，攪拌均勻

•

  3、涂膠
  可操作時間30-60分鐘以內上膠

•

  4、粘接
  24小時后達到高前度

1、不屬于危險品,可按非危險品運輸。
2、放置于兒童不及處，避免陽光直接照射，陰涼處儲存。
3、調膠工具或容器不可互混，以免減短A劑使用壽命。
4、夏季施工時注意:當環(huán)境溫度超過35℃,每次配膠不宜過多,配膠后應迅速涂覆。
